Рекуператор зимой: как контролировать обмерзание и влажность, чтобы в теплообменнике не намерзал лёд, а в комнатах не пересыхал воздух? Нужны три меры: баланс притока и вытяжки, подогрев наружного воздуха перед рекуператором и отдельное увлажнение притока. Пластинчатый рекуператор возвращает тепло, но не влагу, поэтому от сухости воздуха защищают отдельно от обмерзания.

Как пластинчатый рекуператор работает в мороз

В пластинчатом рекуператоре тёплый вытяжной и холодный приточный воздух идут по соседним каналам и обмениваются теплом через стенки, не смешиваясь. В Minibox PV-650 теплообменник собран из алюминиевых пластин толщиной 0,09 мм или из алюминия с эпоксидным покрытием толщиной 0,30 мм, в зависимости от условий применения. Температурный КПД, то есть доля тепла вытяжного воздуха, переданная притоку, в паспорте указан до 85 %.

Высокий КПД зимой имеет обратную сторону. Вытяжной воздух отдаёт много тепла и сильно охлаждается, влага из него конденсируется на пластинах. Когда снаружи сильный мороз, пластины на выходе вытяжки охлаждаются ниже нуля, конденсат замерзает и постепенно перекрывает каналы. Расход вытяжки падает, баланс нарушается, а рекуператор возвращает всё меньше тепла.

Что предусмотреть до подбора

• Расход приточного и вытяжного воздуха по помещениям — от него зависит модель и настройка скоростей.
• Расчётная зимняя температура: для Москвы по СП 131.13330.2020 это −26 °C.
• Место установки: Minibox серии PV размещают только внутри помещения, горизонтально на потолке.
• Точка слива конденсата и электропитание с учётом мощности нагревателей.
• Требования к влажности: нужен ли увлажнитель и куда его встроить.

Баланс и преднагрев против льда

Первая защита — равные расходы притока и вытяжки. Если приток заметно больше вытяжки, холодного воздуха через теплообменник проходит больше, чем тёплого, и вытяжная сторона остывает сильнее. Расходы выставляют при пусконаладке и проверяют после замены фильтров: засорённый фильтр вытяжки смещает баланс. В PV-650 на фильтрах вытяжки и тонкой очистки притока стоят датчики загрязнения.

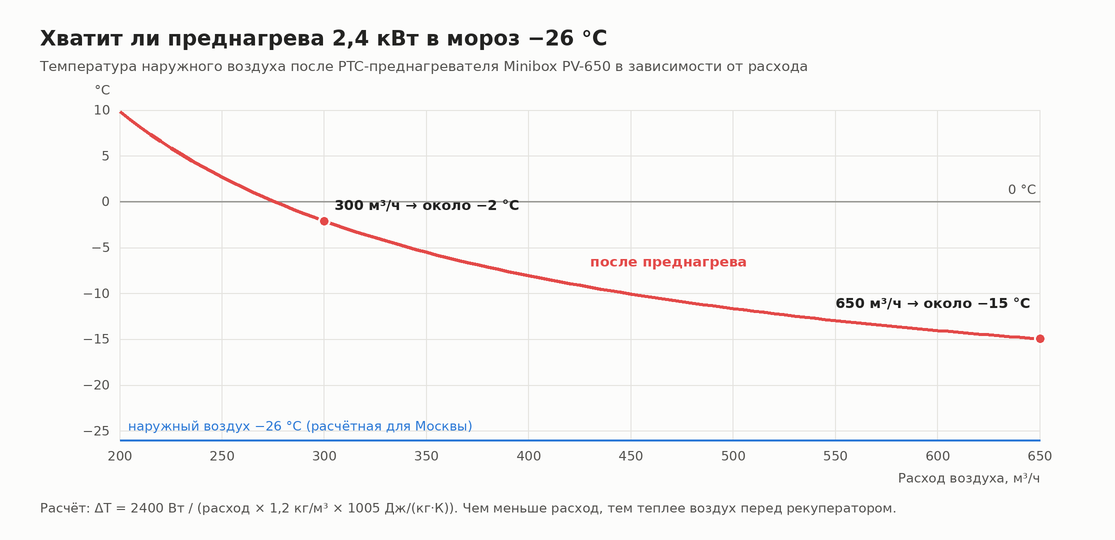

Вторая защита — подогрев наружного воздуха до рекуператора. В PV-650 для этого есть PTC-преднагреватель мощностью 2,4 кВт. Его включают с пульта управления. Возможности преднагревателя лучше прикинуть заранее. При расходе 650 м³/ч нагреватель поднимает температуру примерно на 11 °C, при 300 м³/ч — примерно на 24 °C. В расчётный мороз −26 °C на полном расходе воздух после преднагрева остаётся около −15 °C, а на 300 м³/ч доходит почти до −2 °C. Поэтому мы рекомендуем подбирать модель с запасом по производительности, чтобы на сильных морозах установка работала на пониженной скорости и преднагреватель справлялся.

Байпас и постнагрев

Байпас — обводной канал, по которому приточный воздух может пройти мимо теплообменника. В части установок его используют летом, чтобы не нагревать приток, и для разморозки. В перечне узлов паспорта PV-650 байпаса нет: зимой от льда защищают преднагрев и баланс расходов.

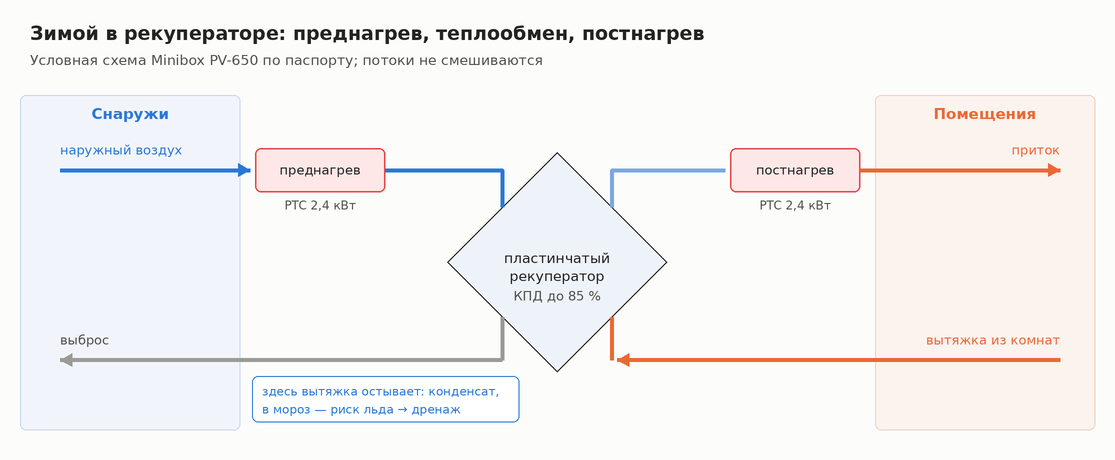

После рекуператора приток догревает второй PTC-нагреватель — постнагрев на 2,4 кВт. Он доводит воздух до комфортной температуры подачи, когда тепла от рекуператора не хватает. Два клапана с приводом и возвратной пружиной перекрывают каналы при остановке, чтобы холодный воздух не попадал в установку и в помещение.

Дренаж конденсата

Конденсат в пластинчатом рекуператоре образуется всю зиму, поэтому дренаж обязателен: к крышке PV-650 подключают отвод конденсата, а саму установку монтируют строго горизонтально. Дренажную линию прокладывают по отапливаемому помещению, с уклоном, и подключают к канализации через сифон, чтобы вода не замерзала и запахи не попадали в вентиляцию.

Влажность в комнатах

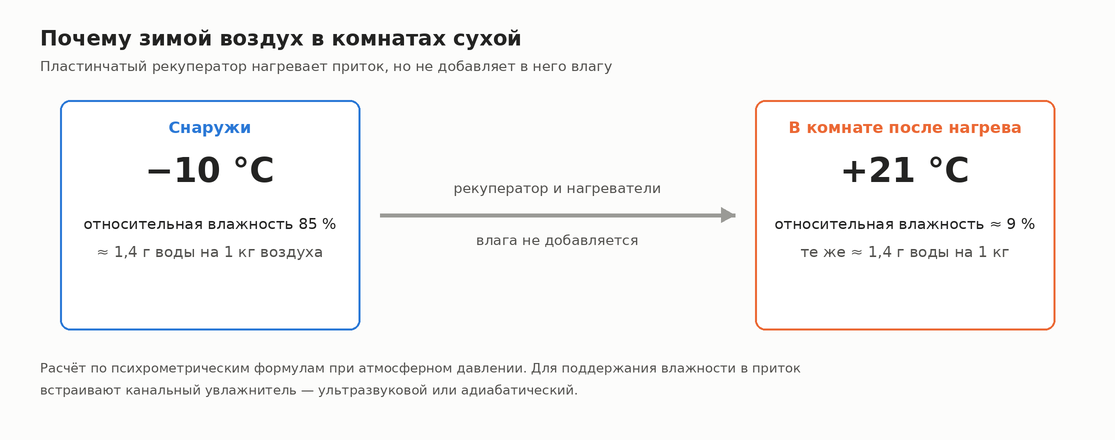

Холодный наружный воздух содержит мало влаги. Средняя относительная влажность наиболее холодного месяца в Москве — 84 %, но при −10 °C и такой влажности в килограмме воздуха всего около 1,4 г воды. После нагрева до +21 °C относительная влажность такого воздуха падает примерно до 9 %. Пластинчатый рекуператор передаёт только тепло, поэтому влажность приточного воздуха он не поднимает. Часть влаги вытяжки возвращают роторные и энтальпийные теплообменники; в установках Minibox PV применён пластинчатый, поэтому приток в них увлажняет отдельное устройство.

Чтобы поддерживать влажность, в приток встраивают канальный увлажнитель. В нашем ассортименте есть увлажнители Minibox ультразвукового и адиабатического типа. Пульт GTC установок PV Premium оснащён датчиками температуры и влажности и поддерживает подключение дополнительных модулей, в том числе увлажнителей.

Рекуператор, бризер и порядок выбора

Бризер подаёт подогретый наружный воздух в одну комнату и не возвращает тепло вытяжки. Установка с рекуператором, например приточно-вытяжная установка Minibox PV, обслуживает квартиру или дом через воздуховоды и возвращает тепло удаляемого воздуха, но требует места под потолком, дренажа и обслуживания фильтров.

1. Посчитать расходы притока и вытяжки и выбрать модель с запасом по производительности.
2. Проверить мощность преднагрева на расчётном морозе при рабочем расходе.
3. Предусмотреть дренаж конденсата с сифоном в тёплой зоне.
4. Выставить баланс расходов при пусконаладке и проверять его после замены фильтров.
5. Определить, нужен ли увлажнитель, и выбрать канальную модель.
