Компактная вентиляция Minibox для квартиры: расчёт по комнатам

Расход приточного воздуха для квартиры считают отдельно по жилым комнатам, а затем складывают. Получившийся приток сопоставляют с вытяжкой из кухни, санузлов и других «грязных» зон. Установку выбирают по рабочей точке с учётом фильтров и сопротивления воздуховодов, а не по максимальному расходу вентилятора.

Сколько воздуха нужно каждой комнате

Для расчёта составляют таблицу помещений. В ней указывают назначение комнаты, постоянное и максимальное число людей, площадь, режим использования и требуемый расход по действующим нормам и заданию на проектирование. В спальне расчёт ведут по ночной загрузке, в гостиной — по сценарию, когда там собираются жильцы, в кабинете — по рабочему месту.

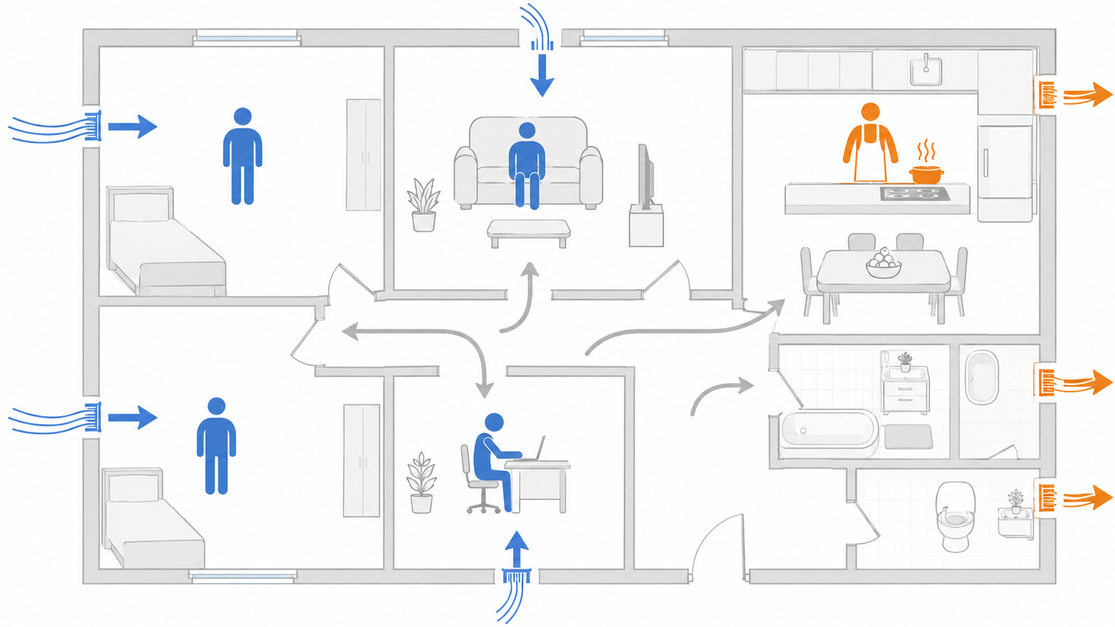

Приток подают в спальни, гостиную и кабинет. Воздух проходит через коридор к вытяжным решёткам кухни, ванной, санузла и гардеробной. Для такого маршрута нужны переточные зазоры под дверями или решётки: закрытая дверь не должна разрывать путь воздуха.

Итоговый расход установки должен покрывать сумму одновременно работающих приточных ветвей и согласовываться с вытяжкой. Если вытяжка удаляет заметно больше воздуха, в квартире возникает разрежение: поток пойдёт через входную дверь, шахты и неплотности. Избыточный приток, напротив, может выталкивать влажный воздух в ограждающие конструкции и общедомовые зоны.

CO₂ помогает управлять расходом, но не задаёт проект

Датчик углекислого газа показывает, как меняется качество воздуха при присутствии людей. Его удобно использовать для переключения скоростей или управления зональными клапанами: пустая комната получает уменьшенный поток, занятая — расчётный. Официальный каталог Minibox предусматривает подключение CO₂-датчика и управление системой с переменным расходом воздуха.

Датчик не заменяет исходный расчёт. Он не измеряет запахи, влагу ванной, продукты приготовления пищи и загрязнения с улицы. Поэтому минимальный режим, вытяжные расходы и алгоритм реакции на сигнал задают при наладке, а место датчика выбирают вне прямой струи приточного воздуха.

Почему паспортный максимум не равен расходу в квартире

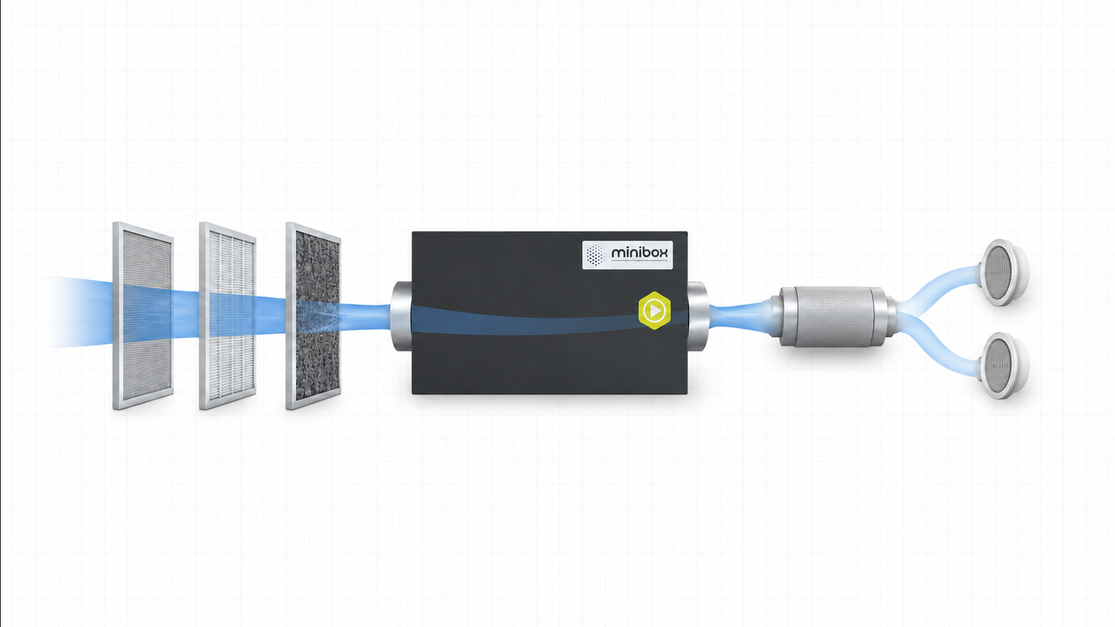

Вентилятор расходует часть напора на фильтр, нагреватель, решётки, шумоглушитель, повороты и участки воздуховодов. Чем выше сопротивление сети, тем меньше фактический расход при той же скорости. Подбор проверяют по аэродинамической характеристике установки и расчётному сопротивлению самой неблагоприятной ветви.

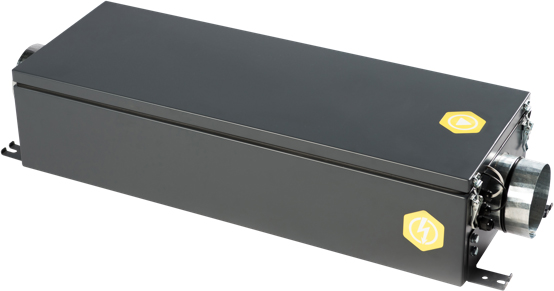

Для квартир в ассортименте есть компактные Minibox Home‑200 и Home‑350, E‑300 mini, а также более производительные исполнения E‑650. Название типоразмера служит ориентиром, но рабочую точку подтверждают по актуальному паспорту выбранной модификации. Например, официальный паспорт E‑300 указывает расход 307 м³/ч с фильтром G4; текущая E‑300 mini относится к тому же классу компактных установок, но имеет собственную характеристику и комплектность.

Полезный резерв оставляют для загрязнения фильтра и регулировки по комнатам. Запас не означает постоянную работу на верхней скорости: на ней возрастают скорость воздуха в каналах и требования к шумоглушению.

Фильтрация и нагрев меняют рабочую точку

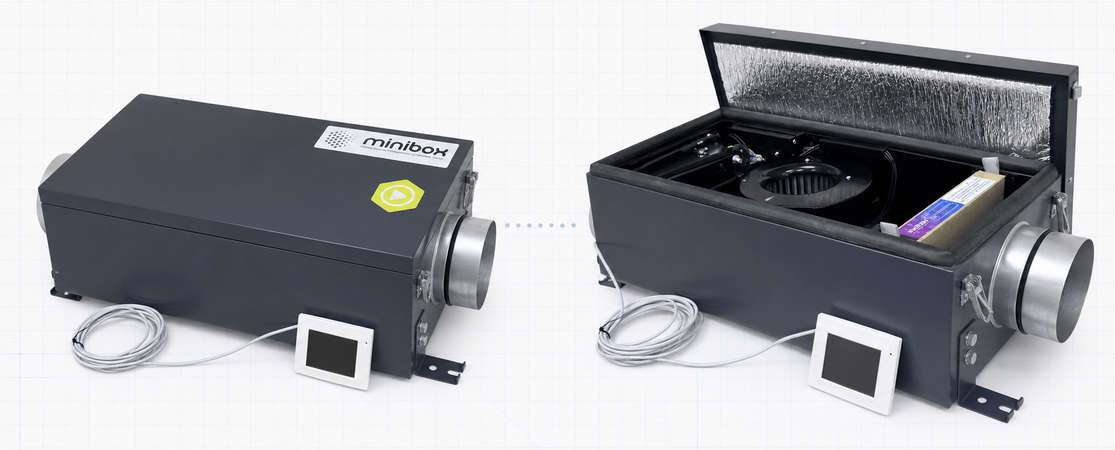

В стандартной комплектации E‑300 mini стоит фильтр G4 от крупной пыли и загрязнений. Официальная линейка фильтров включает для этой установки EU9 Carbon и HEPA11. Более тонкая ступень повышает сопротивление, поэтому после смены фильтра проверяют расход и настройку вентилятора. Если для нужной комбинации предусмотрен отдельный AirBox, в проекте учитывают его размеры и потери давления.

Встроенный PTC‑нагреватель подогревает зимний приток. Для E‑300 mini в нашем каталоге указана мощность 2,4 кВт. Требуемую мощность считают по расходу воздуха, расчётной наружной температуре и температуре подачи; затем проверяют выделенную электрическую мощность квартиры. Автоматика защищает нагреватель, но не отменяет расчёт кабеля и аппарата защиты.

Тихая установка начинается с трассы

Шум в комнате складывается из шума корпуса, потока в воздуховоде и шума на решётке. Установку размещают на лоджии, в подсобном помещении или в запотолочном пространстве только там, где это разрешает паспорт выбранной модели. Корпус крепят к несущему основанию через предусмотренные элементы, оставляя доступ к крышке и фильтрам.

После вентилятора предусматривают прямой участок и шумоглушитель подходящего диаметра. Каналы разводят без резких сужений, а скорость на решётках ограничивают подбором сечения и числа воздухораспределителей. Гибкая вставка не исправит слишком узкий воздуховод и не заменит правильное крепление трассы.

Компактная вентиляция Minibox: как подобрать расход для квартиры по комнатам — это задача одновременно об аэродинамике и планировке. Сначала определяют потоки по помещениям, затем выбирают места решёток и путь воздуховодов, считают сопротивление и только после этого фиксируют типоразмер установки.

Проверка проекта перед заказом

1. Составьте таблицу комнат, числа людей и режимов использования.
2. Назначьте приток в жилые зоны, вытяжку из кухни и санузлов, проверьте переток между ними.
3. Нарисуйте трассу с длинами, сечениями, поворотами, решётками, фильтрами и шумоглушителями.
4. Рассчитайте сопротивление сети и найдите рабочую точку на характеристике выбранной Minibox.
5. Проверьте мощность нагрева, электропитание, доступ к фильтрам и возможность снять крышку.
6. После монтажа измерьте расходы на решётках и отбалансируйте ветви; настройте режимы CO₂‑управления по фактической загрузке.

Если воздуховоды нельзя провести без недопустимого опускания потолка, шумоглушитель не помещается или общедомовая вытяжка не обеспечивает расчётный баланс, меняют схему до покупки оборудования. Иногда рациональнее несколько локальных приточных устройств или отдельная механическая вытяжка. Выбор зависит от планировки, допустимых трасс и требований дома к фасаду и инженерным системам.
